    WSJ

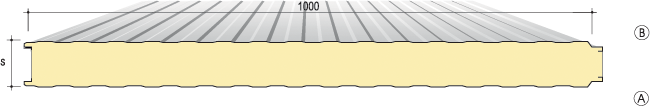

    Dimensioni

    larghezza mm 1.015

    passo utile mm 1.000

    lunghezza a richiesta da produzione in continuo.

    Spessore standard di poliuretano fuori greca (S)

    mm 30 - 40 - 50 - 60 - 80 - 100 - 120 - 140 - 150 - 160 - 180 - 200 pannelli con spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.

    Supporto esterno

    acciaio FE S250GD zincato, acciao zincato preverniciato o plastificato; acciaio inox.

    Isolamento con schiumatura in continuo

    Resine poliuretaniche (PUR) o (PIR a richiesta non standard).
    Densità al cuore PUR: 39 ±2 Kg/m³
    Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)

    Trattamenti protettivi per supporto esterno

    fornibili a richiesta preverniciatura poliestere per esterni, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A; applicazione di film plastico in PVC o altri film.

    Certificazione EPD (CAM)

    Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III - EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.

    Approfondimenti schiuma PIR

    A semplice richiesta è disponibile nella versione con schiuma PIR (poliisocianurato espanso rigido), una particolare struttura polimerica che garantisce eccellenti caratteristiche di comportamento al fuoco. L'intera gamma di pannelli ISOLPACK, è stata certificata in Classe B-s2, d0 presso il CSTB (Francia) e presso il KIT (Germania)  in conformità alla norma UNI EN 13823 (SBI)* ove, "B" esprime la quantità di calore prodotto durante i primi 600 secondi del test < 7,5 MJ (miglior valore ottenibile per prodotti schiumati);  “s2” rappresenta un ridottissimo sviluppo dei fumi e “d0” indica assoluta assenza di gocce e/o particelle infiammate. Negli ultimi anni, il test SBI è diventato un requisito standard in Europa per il comportamento al fuoco dei materiali per l'edilizia. Il nuovo standard europeo per i pannelli sandwich – UNI EN 14509 - utilizza il sistema SBI ai fini della classificazione al fuoco. In quanto prodotto ISOLPACK consente, unico in Italia, di progettare applicazioni leggere, altamente isolanti con ineguagliati requisiti di reazione al fuoco. In numerosi casi può sostituire il pannello in lana di roccia considerate le sue caratteristiche di reazione al fuoco unite all'elevatissimo potere termoisolante.

    TABELLA CARICHI

    DISTANZA APPOGGI(m)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    3,00 3,50 4,00 4,50 5,00 5,50 6,00 8,00
    30ACCIAIO0,5 + 0,5 54 34 22 15 10 7 5
    40ALLUMINIO0,5 + 0,5
    40ACCIAIO0,5 + 0,5 97 64 44 31 22 16 11
    50ALLUMINIO0,5 + 0,5
    50ACCIAIO0,5 + 0,5 145 99 70 50 37 27 21
    60ALLUMINIO0,5 + 0,5
    60ACCIAIO0,5 + 0,5 198 139 99 73 54 41 32
    80ALLUMINIO0,5 + 0,5
    80ACCIAIO0,5 + 0,5 321 231 170 127 97 75 59 25
    100ALLUMINIO0,5 + 0,5
    100ACCIAIO0,5 + 0,5 450 330 248 190 147 116 92 41
    120ALLUMINIO0,5 + 0,5
    120ACCIAIO0,5 + 0,5 559 411 315 249 201 161 130 60
    140ALLUMINIO0,5 + 0,5
    140ACCIAIO0,5 + 0,5 653 480 367 290 235 194 163 81
    150ACCIAIO0,5 + 0,5 700 514 393 311 252 208 175 93
    160ACCIAIO0,5 + 0,5 746 548 420 332 269 222 187 105
    180ACCIAIO0,5 + 0,5 752 563 472 373 302 250 210 118
    200ACCIAIO0,5 + 0,5 763 608 525 415 336 278 233 131
