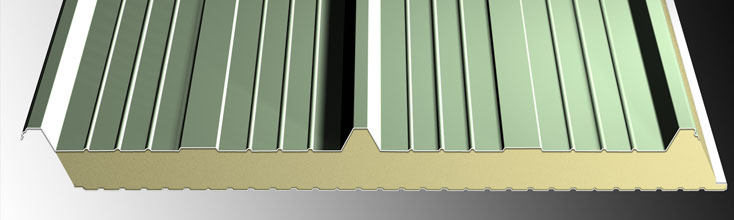

    DELTA 3

    pannello sandwich



    Dimensioni

    larghezza mm 1000.

    lunghezza a richiesta da produzione in continuo.

    Spessore standard di poliuretano fuori greca (S)

    mm 30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 - 140 spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.

    Supporto esterno

    acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato; rame (CORAM)

    Isolamento con schiumatura in continuo

    resine poliuretaniche (PUR) e (PIR - non standard su richiesta), densità 39 ±2 Kg/m³
    Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)

    Trattamenti protettivi per supporto esterno

    preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.

    Approfondimenti schiuma PIR

    A semplice richiesta è disponibile nella versione con schiuma PIR (poliisocianurato espanso rigido), una particolare struttura polimerica che garantisce eccellenti caratteristiche di comportamento al fuoco. L'intera gamma di pannelli ISOLPACK, è stata certificata in Classe B-s2, d0 presso il CSTB (Francia) e presso il KIT (Germania)  in conformità alla norma UNI EN 13823 (SBI)* ove, "B" esprime la quantità di calore prodotto durante i primi 600 secondi del test < 7,5 MJ (miglior valore ottenibile per prodotti schiumati);  “s2” rappresenta un ridottissimo sviluppo dei fumi e “d0” indica assoluta assenza di gocce e/o particelle infiammate. Negli ultimi anni, il test SBI è diventato un requisito standard in Europa per il comportamento al fuoco dei materiali per l'edilizia. Il nuovo standard europeo per i pannelli sandwich – UNI EN 14509 - utilizza il sistema SBI ai fini della classificazione al fuoco. In quanto prodotto ISOLPACK consente, unico in Italia, di progettare applicazioni leggere, altamente isolanti con ineguagliati requisiti di reazione al fuoco. In numerosi casi può sostituire il pannello in lana di roccia considerate le sue caratteristiche di reazione al fuoco unite all'elevatissimo potere termoisolante.

    Versione CORAM

    ISOLPACK ROOF mod. DELTA 3 è disponibile anche in versione CORAM, con il supporto (A) in rame.

    Certificazione EPD (CAM)

    Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III - EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.

    TABELLA CARICHI

    DISTANZA APPOGGI(m)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    30ALLUMINIO0,5 + 0,5
    30ACCIAIO0,5 + 0,5 416 190 106 66 44 30 22 16 12
    35ALLUMINIO0,5 + 0,5
    35ACCIAIO0,5 + 0,5 448 208 119 75 52 36 26 20 15
    40ALLUMINIO0,5 + 0,5
    40ACCIAIO0,5 + 0,5 470 226 132 86 60 43 32 24 19 15
    50ALLUMINIO0,5 + 0,5
    50ACCIAIO0,5 + 0,5 522 261 159 107 76 57 43 34 26 21
    60ALLUMINIO0,5 + 0,5
    60ACCIAIO0,5 + 0,5 573 296 185 127 93 70 55 43 35 28
    80ALLUMINIO0,5 + 0,5
    80ACCIAIO0,5 + 0,5 672 365 237 169 127 99 79 64 52 43
    100ALLUMINIO0,5 + 0,5
    100ACCIAIO0,5 + 0,5 712 443 289 111 162 128 104 85 71 60
    120ALLUMINIO0,5 + 0,5
    120ACCIAIO0,5 + 0,5 713 501 341 253 196 158 129 108 91 77
    140ALLUMINIO0,5 + 0,5
    140ACCIAIO0,5 + 0,5 714 536 393 295 232 188 155 130 111 95
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    30ALLUMINIO0,5 + 0,5
    30ACCIAIO0,5 + 0,561545129920414711187705748
    35ALLUMINIO0,5 + 0,5
    35ACCIAIO0,5 + 0,5628460325232169127100806355
    40ALLUMINIO0,5 + 0,5
    40ACCIAIO0,5 + 0,5643471371265191144113917462
    50ALLUMINIO0,5 + 0,5
    50ACCIAIO0,5 + 0,56714923863182361781391119176
    60ALLUMINIO0,5 + 0,5
    60ACCIAIO0,5 + 0,569051240233128121216513310991
    80ALLUMINIO0,5 + 0,5
    80ACCIAIO0,5 + 0,5714546435357302262219175144120
    100ALLUMINIO0,5 + 0,5
    100ACCIAIO0,5 + 0,5732557455374314274241212179149
    120ALLUMINIO0,5 + 0,5
    120ACCIAIO0,5 + 0,5730558465376318275245218196175
    140ALLUMINIO0,5 + 0,5
    140ACCIAIO0,5 + 0,5728559457378320278247220198179
