    KAPPA 3

    Dimensioni

    larghezza mm 1000

    lunghezza a richiesta da produzione in continuo.

    Spessore di poliuretano fuori greca (S)

    mm 20 - 30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.

    Supporto esterno:

    acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato; rame (CORAM)

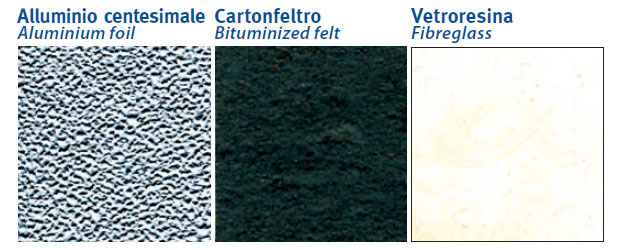

    Supporto flessibile:

    cartonfeltro bitumato cilindrato (KAPPA 3 e KAPPA 5); alluminio goffrato (KAPPA 3 AGRI e KAPPA 5 AGRI); vetroresina.

    Isolamento con schiumatura in continuo di:

    resine poliuretaniche (PUR), densità 39 ±2 Kg/m³ - Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)

    Trattamenti protettivi per supporto esterno fornibili a richiesta:

    Preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.

    Versione CORAM

    ISOLPACK ROOF mod. KAPPA 3 è disponibile anche in versione CORAM, con il supporto A in rame.

    Versione AGRI

    ISOLPACK ROOF mod. KAPPA 3 è disponibile anche in versione AGRI, con il supporto flessibile in alluminio goffrato.

    Versione VETRORESINA

    Adatto in ambienti dove la presenza di  sostanze chimiche aggressive intaccano il rivestimento standard - il supporto di fibre di vetro rinforzate dalla resina poliestere garantiscono una robusta protezione ai vapori acidi ed agli agenti chimici

    TABELLA CARICHI

    DISTANZA APPOGGI(m)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,00 1,25 1,50 1,75 2,00 2,25 2,50
    20ACCIAIO0,5 246 158 110 80 62 48
    20ACCIAIO0,6 295 190 132 96 74 58
    20ACCIAIO0,8 393 253 176 128 99 77
    20ACCIAIO1,0 491 316 220 160 124 96
    30ACCIAIO0,5 246 158 110 80 62 48
    30ACCIAIO0,6 295 190 132 96 74 58
    30ACCIAIO0,8 393 253 176 128 99 77
    30ACCIAIO1,0 491 316 220 160 124 96
    35ACCIAIO0,5 246 158 110 80 62 48
    35ACCIAIO0,6 295 190 132 96 74 58
    35ACCIAIO0,8 393 253 176 128 99 77
    35ACCIAIO1,0 491 316 220 160 124 96
    40ACCIAIO0,5 246 158 110 80 62 48
    40ACCIAIO0,6 295 190 132 96 74 58
    40ACCIAIO0,8 393 253 176 128 99 77
    40ACCIAIO1,0 491 316 220 160 124 96
    50ACCIAIO0,5 246 158 110 80 62 48
    50ACCIAIO0,6 295 190 132 96 74 58
    50ACCIAIO0,8 393 253 176 128 99 77
    50ACCIAIO1,0 491 316 220 160 124 96
    60ACCIAIO0,5 246 158 110 80 62 48
    60ACCIAIO0,6 295 190 132 96 74 58
    60ACCIAIO0,8 393 253 176 128 99 77
    60ACCIAIO1,0 491 316 220 160 124 96
    80ACCIAIO0,5 246 158 110 80 62 48
    80ACCIAIO0,6 295 190 132 96 74 58
    80ACCIAIO0,8 393 253 176 128 99 77
    80ACCIAIO1,0 491 316 220 160 124 96
    100ACCIAIO0,5 246 158 110 80 62 48
    100ACCIAIO0,6 295 190 132 96 74 58
    100ACCIAIO0,8 393 253 176 128 99 77
    100ACCIAIO1,0 491 316 220 160 124 96
    120ACCIAIO0,5 246 158 110 80 62 48
    120ACCIAIO0,6 295 190 132 96 74 58
    120ACCIAIO0,8 393 253 176 128 99 77
    120ACCIAIO1,0 491 316 220 160 124 96
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,00 1,25 1,50 1,75 2,00 2,25 2,50
    20ACCIAIO0,5308197137100776049
    20ACCIAIO0,6369237165120927259
    20ACCIAIO0,84913162201601249679
    20ACCIAIO1,061439527520015512099
    30ACCIAIO0,5308197137100776049
    30ACCIAIO0,6369237165120927259
    30ACCIAIO0,84913162201601249679
    30ACCIAIO1,061439527520015512099
    35ACCIAIO0,5308197137100776049
    35ACCIAIO0,6369237165120927259
    35ACCIAIO0,84913162201601249679
    35ACCIAIO1,061439527520015512099
    40ACCIAIO0,5308197137100776049
    40ACCIAIO0,6369237165120927259
    40ACCIAIO0,84913162201601249679
    40ACCIAIO1,061439527520015512099
    50ACCIAIO0,5308197137100776049
    50ACCIAIO0,6369237165120927259
    50ACCIAIO0,84913162201601249679
    50ACCIAIO1,061439527520015512099
    60ACCIAIO0,5308197137100776049
    60ACCIAIO0,6369237165120927259
    60ACCIAIO0,84913162201601249679
    60ACCIAIO1,061439527520015512099
    80ACCIAIO0,5308197137100776049
    80ACCIAIO0,6369237165120927259
    80ACCIAIO0,84913162201601249679
    80ACCIAIO1,061439527520015512099
    100ACCIAIO0,5308197137100776049
    100ACCIAIO0,6369237165120927259
    100ACCIAIO0,84913162201601249679
    100ACCIAIO1,061439527520015512099
    120ACCIAIO0,5308197137100776049
    120ACCIAIO0,6369237165120927259
    120ACCIAIO0,84913162201601249679
    120ACCIAIO1,061439527520015512099
